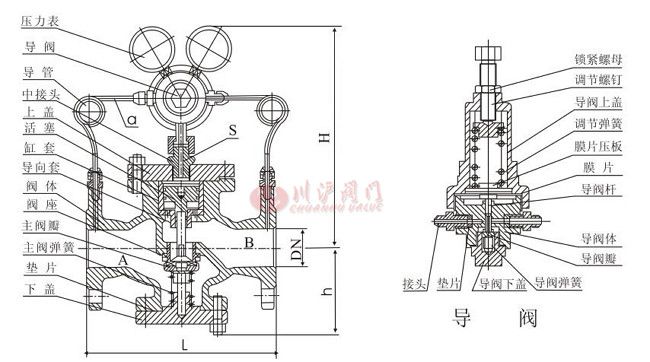

YK43X型氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
使用范圍
YK43X型氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | X/F(聚四氟乙稀/橡膠)：OY(硬密封)：GB12245-1989 | |||||
| 零件名稱 | 零件材料 |
|---|---|
| 閥體閥蓋底蓋 | WCB/FCB* |
| 閥座閥盤 | 2Cr13/304* |
| 缸套 | 2Cr13/25(鍍硬鉻)/304* |
| 活塞 | 2Cr13/銅合金/銅合金* |
| 活塞環 | 合金鑄鐵/對位聚苯* |
| 導閥座導閥桿 | 2Cr13/304* |
| 膜片 | 1Cr18Ni9Ti |
| 主閥導閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| 密封墊(X/F型號) | 橡膠/聚四氟乙稀 |
| 導閥體導閥蓋 | 25/304* |
| DN | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | h | ||||||||||
| 15 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 20 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 25 | 180 | 200 | 200 | 200 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 32 | 200 | 200 | 220 | 220 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 40 | 220 | 220 | 240 | 240 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
| 50 | 250 | 250 | 270 | 270 | 330 | 330 | 330 | 330 | 1 10 | 110 | 1 10 | 110 |
| 65 | 260 | 260 | 280 | 300 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
| 80 | 310 | 310 | 330 | 330 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
| 100 | 350 | 350 | 380 | 380 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
| 125 | 400 | 400 | 450 | 450 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
| 150 | 450 | 450 | 500 | 500 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
| 200 | 500 | 500 | 560 | 560 | 475 | 475 | 475 | 475 | 230 | 230 | 230 | 230 |
| 250 | 600 | 600 | 510 | 510 | 510 | 510 | 280 | 280 | 280 | 280 | ||
| 300 | 800 | 800 | 560 | 560 | 560 | 560 | 320 | 320 | 320 | 320 | ||
